Фотомикрометр 3D

Высокоточная фотограмметрическая система
мониторинга трещин и деформационных швов
в зданиях и сооружениях

Фотограмметрический щелемер (сокращенно - фотощелемер, иначе - фотомикрометр) - это аппаратно-программный комплекс для высокоточного трехмерного мониторинга трещин, технологических зазоров или деформационных швов.

Преимущества технологии
  • Дистанционный метод измерения трещин и деформаций
  • Высокая точность (до 0,005 мм) измерений
  • Получение величин смещения по трем координатным осям
  • Полная автоматизация процесса мониторинга
  • Визуализация величин смещения по времени
  • Невысокая стоимость компонентов

ЗАКАЗАТЬ ЗВОНОК

Состав системы

Основные компоненты комплекса "Фотомикрометр 3D"
Deal01
Фотограмметрический маяк

Набор специальных фотомаяков для мониторинга трещин и деформационных швов

Каждый маяк состоит из 2-х пластин (маркеров), с нанесенным на них специальным рисунком с уникальным номером. Пластины закрепляются по обе стороны от трещины или деформационного шва.

Фотомаяк является одним из трех основных компонентов системы, который выполняет следующие основные функции:
- фиксация места мониторинга;
- задание масштаба и системы координат мониторинга;
- содержит исходные данные для фотограмметрической калибровки снимков.

Типы фотомаяков (классификация, изготовление, крепление)

подробнее

Deal01
Цифровой фотоаппарат

Практически любой

Для съемки фотомаяков подходит любая современная фотокамера с оптическим увеличением достаточным для конкретных условий съемки.

Предварительная калибровка фотоаппарата не требуется.
Безусловно, имеет значение какую фотокамеру вы выберете для съемки маяков на близком и дальнем расстоянии.

Требования к фотокамере. Способы съемки

подробнее

Deal01
Программа "Photomicrometer"

Разработка компании.
Фотограмметрическая система мониторинга трещин и деформационных швов.

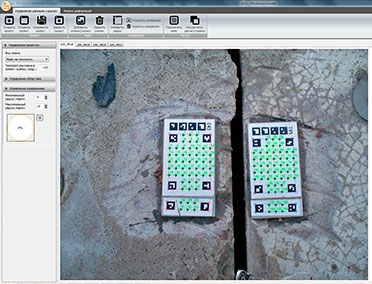

Photomicrometer - фотограмметрическая программа специально разработанная для работы в составе системы мониторинга и реализующая полный цикл обработки – от измерений снимков до формирования технического отчета. Благодаря высокому уровню автоматизации всех процессов, для освоения работы с системой не обязательно иметь глубокие знания по фотограмметрии.

PhotoMicrometer может работать как по одиночным снимкам (фотограмметрический метод), так и по нескольким снимкам (стереофотограмметрический метод). Программа поддерживает работу с фотомаяками различных типов (классов точности), перестраивая интерфейс с учетом данного параметра.

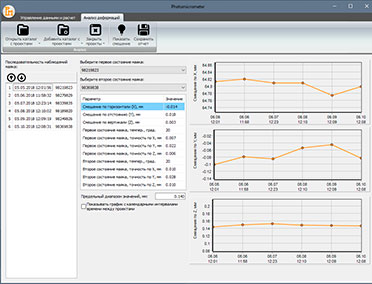

ОРГАНИЗАЦИЯ ДАННЫХ, РЕЗУЛЬТАТЫ РАСЧЕТОВ И ИХ ОЦЕНКИ

читать далее

Принцип работы системы

система адаптирована для применения специалистами
по обследованию и эксплуатации зданий и сооружений
не требует специальных знаний по фотограмметрии

Работа системы PhotoMicrometer основана на теоретически строгих методах фотограмметрии: высокоточный алгоритм измерения марок, прямая и обратная фотограмметрические засечки с одновременной калибровкой снимков и уравниванием определяемых параметров по методу наименьших квадратов. Благодаря теоретически строгим и технически продвинутым алгоритмам решения для работы с системой можно использовать практически любую цифровую фотокамеру. При этом нет необходимости предварительно выполнять ее калибровку.


подробнее

Технические характеристики

определяющие показатели комплекса "Фотомикрометр 3D"

Величина определяемых деформаций или перемещений:
от 0 до 10 см по каждой из координатных осей (при взаимных смещениях маяков, превышающих 3 см, при съемке необходимо соблюдать определенные правила).
Подробнее...

Точность определения пространственных перемещений и деформаций:
от 0.005 до 0.02 мм (зависит от расстояния и ракурсов съемки, параметров камеры). Результаты оценки точности фотограмметрических определений приводятся в отчете, формируемом программой.
Подробнее...

Расстояния фотосъемки:
нет необходимости использования автомобильных вышек и других подъемных устройств для выполнения точных замеров, можно снимать с расстояния: фотограмметрический метод – от 0.1 до 0.3 м; стереофотограмметрический метод – от 0.1 до 40 м.
Подробнее...

стоимость фотомикрометра


СПЕЦИФИКАЦИЯ
поставляемого оборудования и программного обеспечения, входящего в состав фотограмметрической системы Фотощелемер 3D, предназначенной для мониторинга трещин и деформационных швов в зданиях и сооружениях.
Комплект фотограмметрических марок
M-0.1 (2 шт.) для установки по обе стороны трещины

Точность определения деформаций или перемещений по каждой координатной оси — 0.1 мм. (СКО)

Поставляется с файлом калибровки.


1 100 руб.
Оформить заказ
Комплект фотограмметрических марок
M-0.02 (2 шт.) для установки по обе стороны трещины

Точность определения деформаций или перемещений по каждой координатной оси — 0.02 мм. (СКО)

Поставляется с файлом калибровки.


2 000 руб.
Оформить заказ
Комплект фотограмметрических марок
M-0.005 (2 шт.) для установки по обе стороны трещины

Точность определения деформаций или перемещений по каждой координатной оси — 0.005 мм. (СКО)

Поставляется с файлом калибровки.


3 200 руб.
Оформить заказ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
PhotoMicrometer. Программа позволяет вести автоматизированную обработку снимков фотограмметрических марок, закрепленных по обе стороны трещины и выполнять оценку их взаимного положения, а также смещений и деформаций в трехмерной системе координат. Комплект поставки включает дистрибутив П/О и электронный ключ. (Стоимость указана без НДС).
Период лицензии

1 месяц


3 500 руб.
Оформить заказ
Период лицензии

2 месяца


5 000 руб.
Оформить заказ
Период лицензии

6 месяцев


10 000 руб.
Оформить заказ
Период лицензии

1 год


15 000 руб.
Оформить заказ
Период лицензии

2 года


21 000 руб.
Оформить заказ
Период лицензии

3 года


25 000 руб.
Оформить заказ
